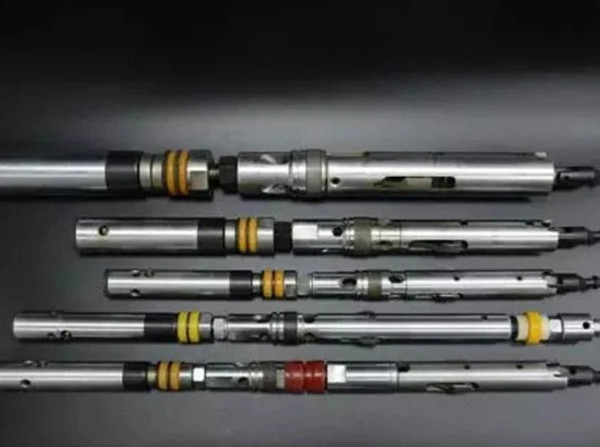

خرید سرمته هستهبر WL-3 | مدلهای NQ3، HQ3 و PQ3
خرید سرمته هستهبر WL-3 | هستهبر الماسه حفاری
سرمته هستهبر WL-3 ابزار برشی اصلی در مجموعههای مغزهگیر سهلولهای وایرلاین است که برای برش حلقوی سنگ و تهیه نمونه مغزه پیوسته در پروژههای اکتشاف معدن و مطالعات زمینشناسی استفاده میشود.
این محصول متناسب با نوع سازند، سختی و سایندگی سنگ، در ماتریسها، پروفیلها و طراحیهای مختلف آبراه عرضه شده و برای سیستمهای N-WL-3، H-WL-3 و P-WL-3 قابل سفارش است.
WL-3 Diamond Core Bitهستهبر WL-3 چیست؟
هستهبر WL-3 که با نام سرمته الماسه یا Diamond Core Bit نیز شناخته میشود، در انتهای مجموعه Outer Tube نصب میشود. تاج برشی الماسه این قطعه هنگام چرخش، مسیر حلقوی اطراف سنگ را برش میدهد و نمونه مغزه از فضای مرکزی آن وارد مجموعه داخلی سهلولهای میشود.
سیستم WL-3 بهدلیل استفاده از لوله داخلی شکافدار، برای بازیابی بهتر مغزههای نرم، ترکدار، خردشده و حساس مناسب است. انتخاب صحیح هستهبر نقش مستقیمی در سرعت نفوذ، عمر سرمته و کیفیت نمونه بازیابیشده دارد.
بازیابی بهتر نمونه مغزه
طراحی مناسب برای سیستم سهلولهای و کاهش احتمال شستگی یا بههمریختگی نمونه.
تاج برشی الماسه
قابل سفارش بهصورت الماسه ایمپرگنیتد، سطحنشان، TSP، PDC یا کاربیدی.
مناسب انواع سازند
امکان انتخاب ماتریس و پروفیل متناسب با سنگهای نرم، متوسط، سخت و ساینده.
سایزهای مختلف WL-3
قابل تأمین برای مغزهگیرهای NQ3، HQ3 و PQ3 با ابعاد استاندارد مربوطه.
نحوه عملکرد سرمته هستهبر WL-3
۱
هستهبر همراه با مجموعه Outer Tube و رشته حفاری شروع به چرخش میکند.
۲
تاج الماسه، سنگ را بهصورت حلقوی برش میدهد و سیال حفاری برادهها را خارج میکند.
۳
نمونه مغزه از مرکز سرمته وارد Split Tube شده و با کمترین آشفتگی بازیابی میشود.
مدلها و ابعاد هستهبر WL-3
| مدل هستهبر | نام معادل | قطر خارجی سرمته | قطر تقریبی مغزه | سایز راد پیشنهادی |
|---|---|---|---|---|
| N-WL-3 | NQ3 | حدود 75.31 میلیمتر | حدود 45.08 میلیمتر | NQ |
| H-WL-3 | HQ3 | حدود 95.57 میلیمتر | حدود 61.11 میلیمتر | HQ |
| P-WL-3 | PQ3 | حدود 122.05 میلیمتر | حدود 83.06 میلیمتر | PQ |
نکته فنی:
ابعاد جدول، مقادیر اسمی رایج هستند و ممکن است براساس استاندارد، برند،
نوع تاج و تلرانس ساخت اندکی تفاوت داشته باشند. پیش از سفارش باید رزوه،
سایز دقیق مغزهگیر و شماره فنی سرمته بررسی شود.
انواع هستهبر WL-3
هستهبر الماسه ایمپرگنیتد
دارای ذرات الماس پخششده در ماتریس فلزی و مناسب حفاری سازندهای سخت تا بسیار سخت.
هستهبر Surface Set
دارای الماسهای درشتتر روی سطح تاج و مناسب برخی سازندهای نرم تا متوسط و ساینده.
هستهبر PDC یا TSP
گزینهای مناسب برای سازندهای نرم تا متوسط، نسبتاً یکنواخت و شرایط نیازمند سرعت نفوذ بالا.
هستهبر کاربیدی
مناسب برخی سازندهای بسیار نرم، رسی، زغالی و لایههای کمسختی.
پروفیل آبراه هستهبر
Regular Waterway
طراحی عمومی برای عبور سیال، خنککردن تاج و انتقال برادههای حفاری.
Face Discharge
هدایت سیال از سطح تاج با کاهش تماس مستقیم جریان آب با نمونه مغزه؛ مناسب سیستمهای سهلولهای.
Turbo Profile
دارای آبراههای کمکی برای افزایش تخلیه براده و بهبود سرعت نفوذ در سازند مناسب.
Extra Wide Waterway
مناسب شرایطی که به حجم بیشتر سیال و تخلیه بهتر گل و ذرات حفاری نیاز است.
پیشنهاد برای مغزههای حساس:
در سازندهای نرم، خردشده یا مستعد شستگی، هستهبر دارای پروفیل
Face Discharge میتواند تماس مستقیم سیال با نمونه را کاهش داده
و به حفظ کیفیت مغزه کمک کند.
راهنمای انتخاب ماتریس هستهبر WL-3
انتخاب ماتریس فقط براساس سختی سنگ انجام نمیشود. میزان سایندگی، شکستگی سازند، قدرت دستگاه، سرعت دوران، فشار روی سرمته و مقدار سیال حفاری نیز باید بررسی شود. بهطور معمول، سازندهای سخت و کمساینده به ماتریس نرمتر و سازندهای نرمتر و سایندهتر به ماتریس مقاومتر نیاز دارند.
- بررسی سختی، سایندگی و میزان شکستگی سازند
- انتخاب ماتریس متناسب با سرعت دوران دستگاه
- تعیین پروفیل تاج و تعداد آبراههای موردنیاز
- انتخاب Face Discharge برای کاهش شستگی مغزه حساس
- بررسی سازگاری رزوه با Core Barrel موجود
- تنظیم وزن روی سرمته و دبی سیال مطابق شرایط حفاری
ویژگیهای سرمته هستهبر الماسه WL-3
- مناسب سیستمهای مغزهگیر سهلولهای وایرلاین
- قابل سفارش در سایزهای NQ3، HQ3 و PQ3
- امکان انتخاب ماتریس متناسب با نوع سنگ و سازند
- قابل تأمین با پروفیل استاندارد، توربو یا Face Discharge
- مناسب حفاری اکتشافی معدن، ژئوتکنیک و زمینشناسی
- کمک به افزایش سرعت نفوذ و حفظ کیفیت نمونه مغزه
- قابل سفارش براساس برند و استاندارد مجموعه حفاری
اطلاعات ضروری برای سفارش:
مدل کامل هستهبر، سایز NQ3، HQ3 یا PQ3، سختی و سایندگی سنگ، نوع ماتریس،
پروفیل آبراه، ارتفاع تاج، رزوه اتصال، برند مغزهگیر و تعداد موردنیاز باید
هنگام استعلام قیمت اعلام شود.
سؤالات متداول
هستهبر WL-3 چه کاربردی دارد؟
این سرمته برای برش حلقوی سنگ و تهیه نمونه مغزه در سیستمهای مغزهگیر سهلولهای حفاری وایرلاین استفاده میشود.
آیا WL-3 به معنی هستهبر سه اینچ است؟
خیر. عدد 3 به سیستم مغزهگیر سهلولهای اشاره دارد و بیانگر قطر سه اینچ نیست. قطر محصول براساس مدل N-WL-3، H-WL-3 یا P-WL-3 تعیین میشود.
تفاوت NQ و NQ3 چیست؟
NQ معمولاً در سیستم دولولهای استفاده میشود؛ اما NQ3 برای مجموعه سهلولهای طراحی شده و بهدلیل وجود Split Tube، قطر مغزه آن کمی کوچکتر است.
هستهبر Face Discharge چه مزیتی دارد؟
این طراحی جریان سیال را از سطح تاج خارج میکند و تماس مستقیم آب با نمونه را کاهش میدهد؛ بنابراین برای مغزههای نرم و حساس مناسبتر است.
چگونه ماتریس مناسب هستهبر انتخاب میشود؟
ماتریس براساس سختی و سایندگی سنگ، میزان شکستگی سازند، سرعت دستگاه، فشار حفاری و حجم سیال انتخاب میشود.
برای استعلام قیمت چه اطلاعاتی لازم است؟
سایز دقیق NQ3، HQ3 یا PQ3، نوع سنگ، ماتریس و پروفیل موردنظر، برند مغزهگیر، تعداد موردنیاز و در صورت امکان تصویر یا شماره فنی ارسال شود.
استعلام قیمت هستهبر WL-3
مشخصات سازند و مجموعه مغزهگیر خود را برای کارشناسان آزمیران ارسال کنید
تا سرمته مناسب از نظر سایز، ماتریس و نوع آبراه بررسی و تأمین شود.
